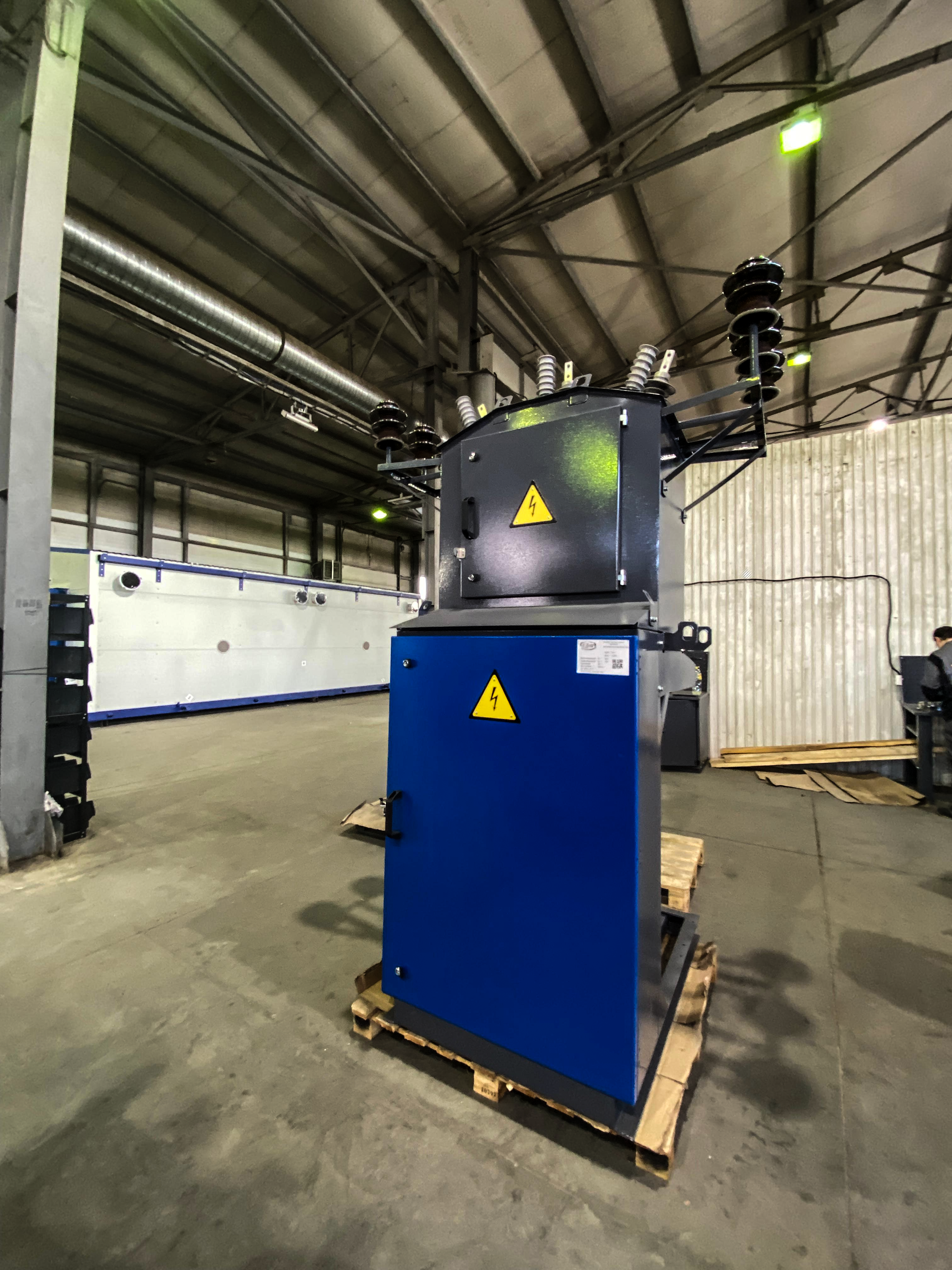

Мачтовая трансформаторная подстанция (МТП) представляет собой компактную электросиловую установку, используемую для преобразования электрической энергии высокого напряжения (6 или 10 кВ) в низковольтное (0, 4 кВ) с целью дальнейшего распределения потребителям.Отличительной чертой данных устройств является монтаж на специальных мачтах (опорах), что минимизирует земельные площади под строительство и снижает капиталовложения.
Ключевые элементы МТП включают следующее:
- Трансформатор. Осуществляет процесс снижения напряжения, позволяя обеспечивать питанием подключённые объекты. Его номинальная мощность варьируется от 25 до 250 кВА исходя из реальных потребностей территории.
- Высоковольтное оборудование. Представлено защитными элементами (разъединителями, предохранителями и вводными устройствами), необходимыми для предотвращения аварийных ситуаций на стороне высокого напряжения.
- Низковольтное оборудование. Предназначено для подачи напряжения конечному потребителю и включает панели автоматического отключения и распределяющие устройства.

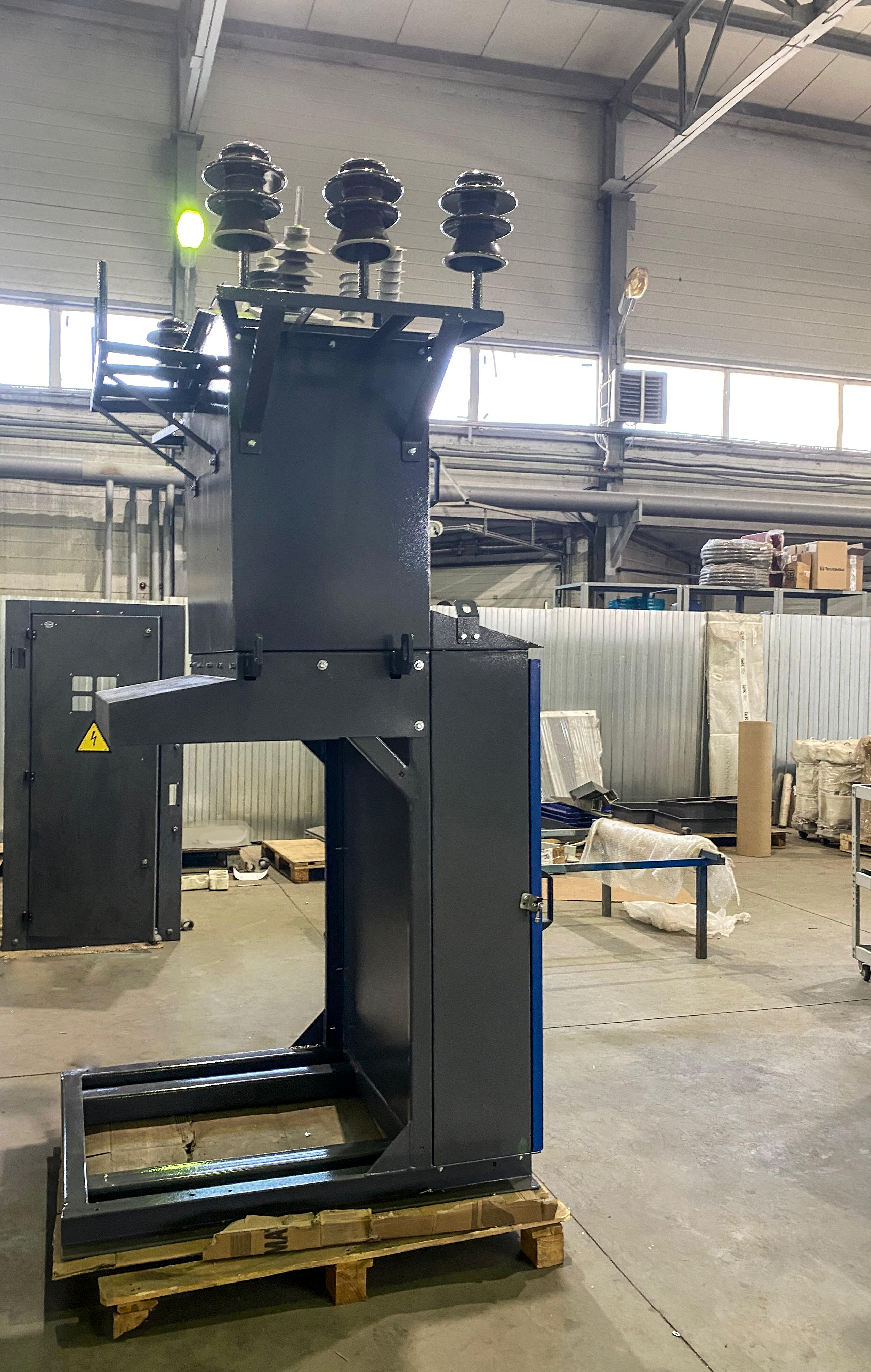

- Опора (мачта). Является несущей конструкцией из металла либо железобетона, на которую устанавливаются основные узлы подстанции, обеспечивая надёжность и безопасность эксплуатации.
- Система заземления. Обеспечивает электробезопасность путём отвода возможных токов утечек и предотвращает поражение электрическим током обслуживающего персонала и население.
- Молниезащита. Применяется для предотвращения воздействия природных факторов (грозового разряда) посредством молниеотвода и контура заземления.
