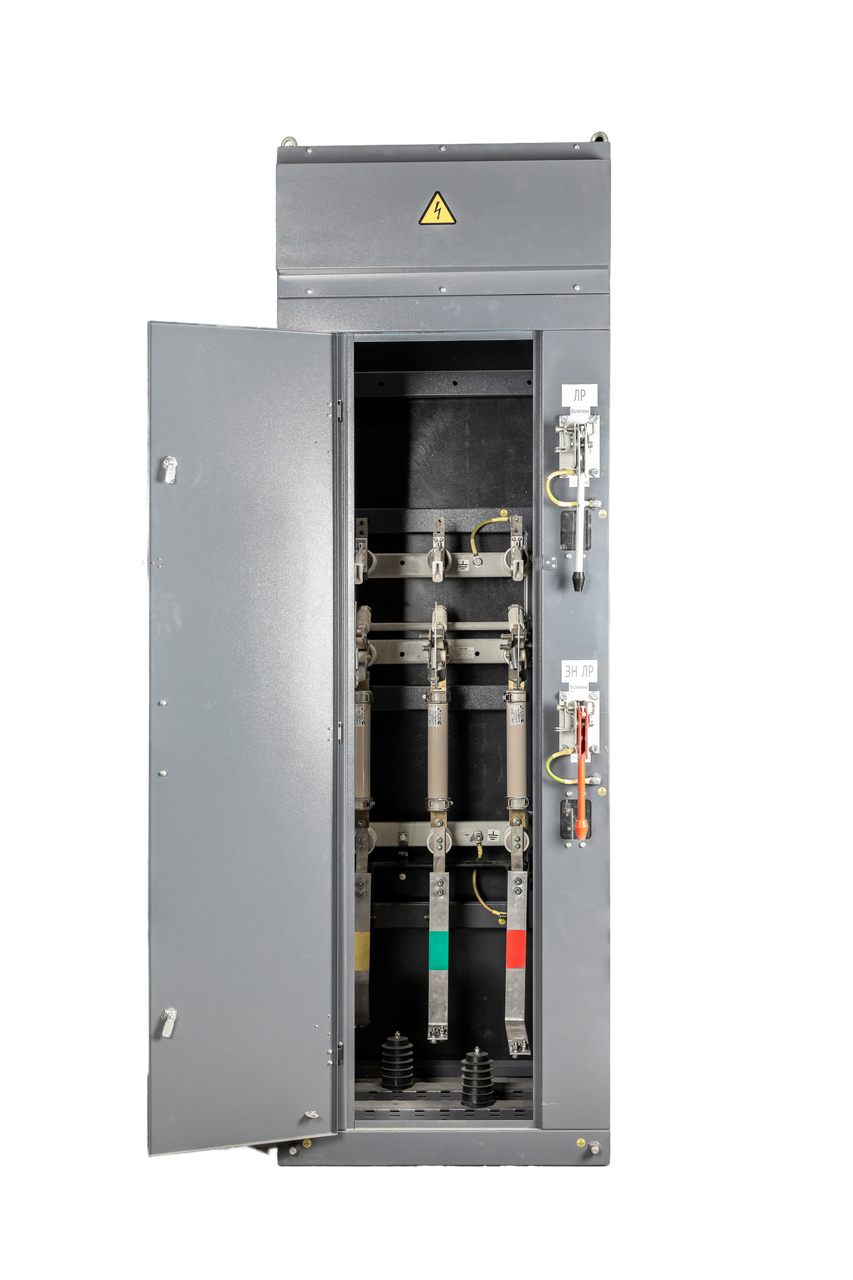

Камеры сборные одностороннего обслуживания
Камеры сборные одностороннего обслуживания (КСО) предназначена для работы в составе распределительных устройств в сетях трехфазного переменного тока частотой 50 Гц, номинальным напряжением 6 или 10 кВ с изолированной, заземленной через дугогасительный реактор или резистор нейтралью.
Технические характеристики КСО-298
| Номинальное напряжение, кВ | 6; 10 |
| Наибольшее рабочее напряжение, кВ | 7,2; 12 |
|
Номинальный ток, А Сборных шин Линейных выводов Предохранителей Силовых выключателей Выключателей нагрузки Разъединителей Трансформаторов тока |
630;1000; 630;800; не более 200 630; 1000 630 630; 1000 50-1500 |
| Номинальный ток отключения силовых выключателей, кА | 20; 31,5 |
| Ток термической стойкости при длительности протекания 3 с, кА | 20 |
| Ток электродинамической стойкости, кА | 51 |
|
Номинальные напряжения вспомогательных цепей, В при постоянном токе при переменном токе цепей освещения |
24; 48; 100; 220 220 24; 36 |
| Степень защиты по ГОСТ 14254 | IP31 |
| Срок службы не менее, лет | 30 |
| Габаритные размеры, мм |
Ш: 750, 800, 1000 Г: 900, 1000 В: 2200, 2300, 2500 Возможно исполнение по индивидуальным габаритам |
Основные преимущества:
- Для обзора внутреннего пространства камеры на дверях отсеков выполнены смотровые окна;
- Вероятность отказа и затраты на ремонт оборудования сводятся к минимуму;
- Камеры КСО снабжены системой встроенных электромагнитных и механических блокировок;
- Приводы разъединителей, заземляющих разъединителей и аппаратов управления компактны, просты и удобны в работе.
Технические характеристики КСО-366
| Номинальное напряжение, кВ | 6; 10 |
| Наибольшее рабочее напряжение, кВ | 7,2; 12 |
|
Номинальный ток, А Сборных шин Линейных выводов Предохранителей Силовых выключателей Выключателей нагрузки Разъединителей Трансформаторов тока |
630; 800; 1250; 1000; 630; 800; 1000; не более 200 630; 1000; 1250; 630 630; 1000; 50-1000 |
| Номинальный ток отключения силовых выключателей, кА | 20; |
| Ток термической стойкости при длительности протекания 3 с, кА | 20 |
| Ток электродинамической стойкости, кА | 51 |
|
Номинальные напряжения вспомогательных цепей, В при постоянном токе при переменном токе цепей освещения |
24; 48; 100; 220 220 24 |
| Степень защиты по ГОСТ 14254 | IP31 |
| Срок службы не менее, лет | 30 |
| Габаритные размеры, мм |
Ш: 750, 800, 1000 Г: 600; 800 В: 1900; 2000; 2200 Возможно исполнение по индивидуальным габаритам |
