В рамках модернизации производства необходимо было увеличить мощность, получаемую из сети со стороны напряжения 6 кВ.
К существующей распределительной подстанции было достроено помещение распределительного устройства.
Основной задачей было вписаться в стесненные габаритные размеры, а также предложить рабочее и оптимальное решение в условиях текущей экономики.

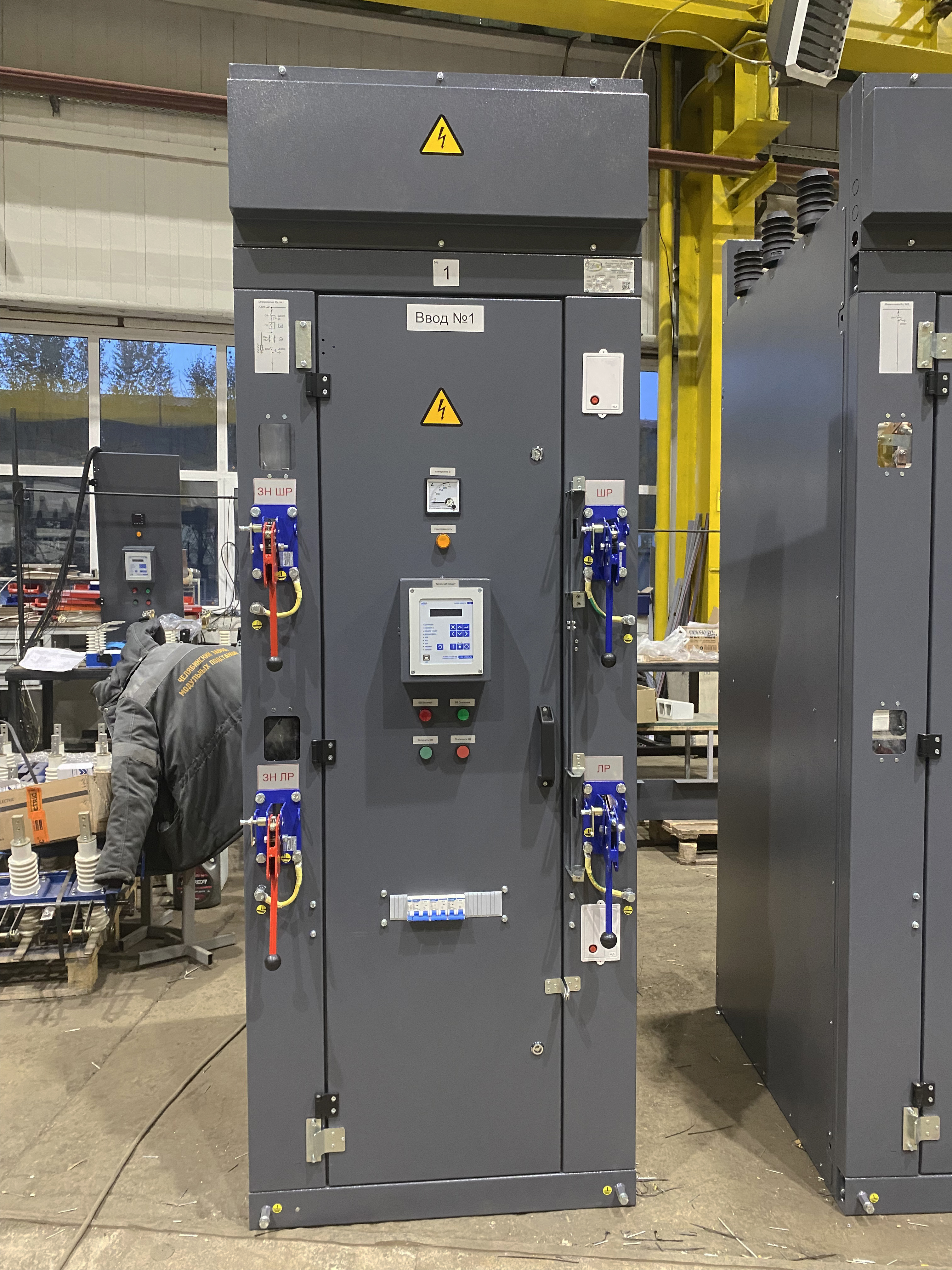

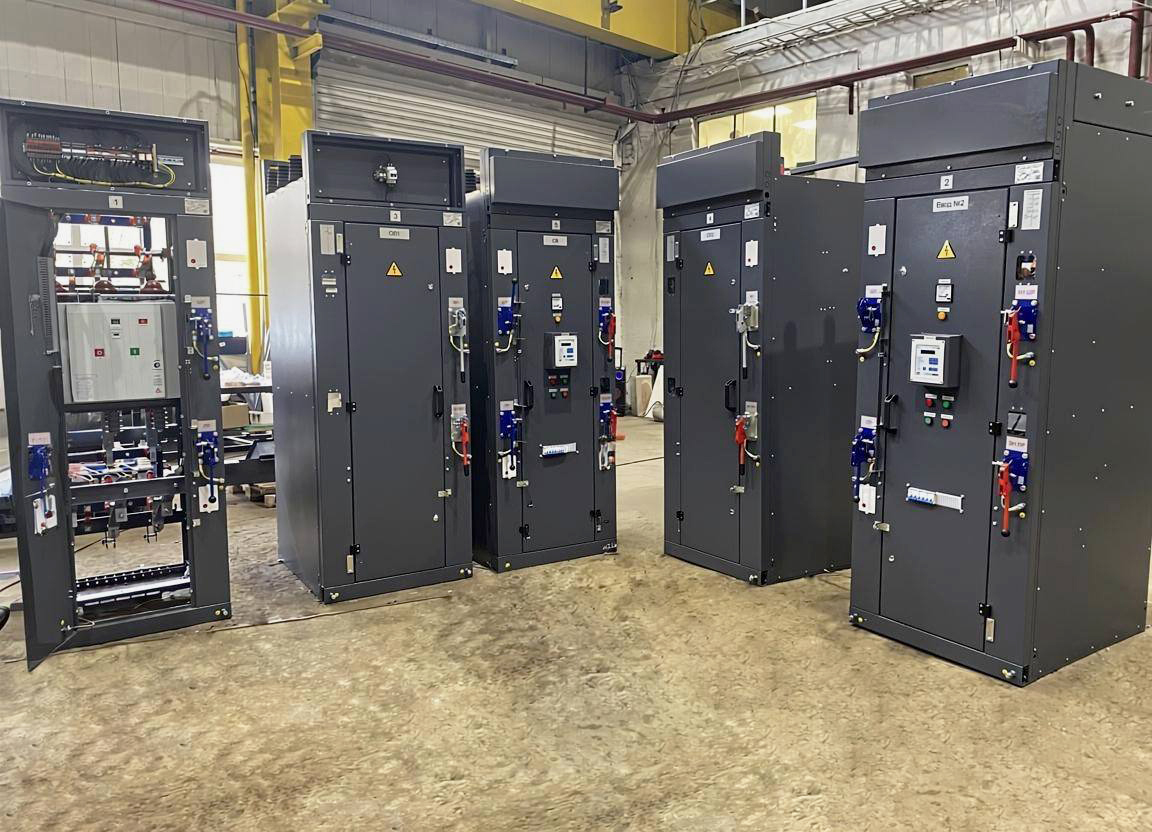

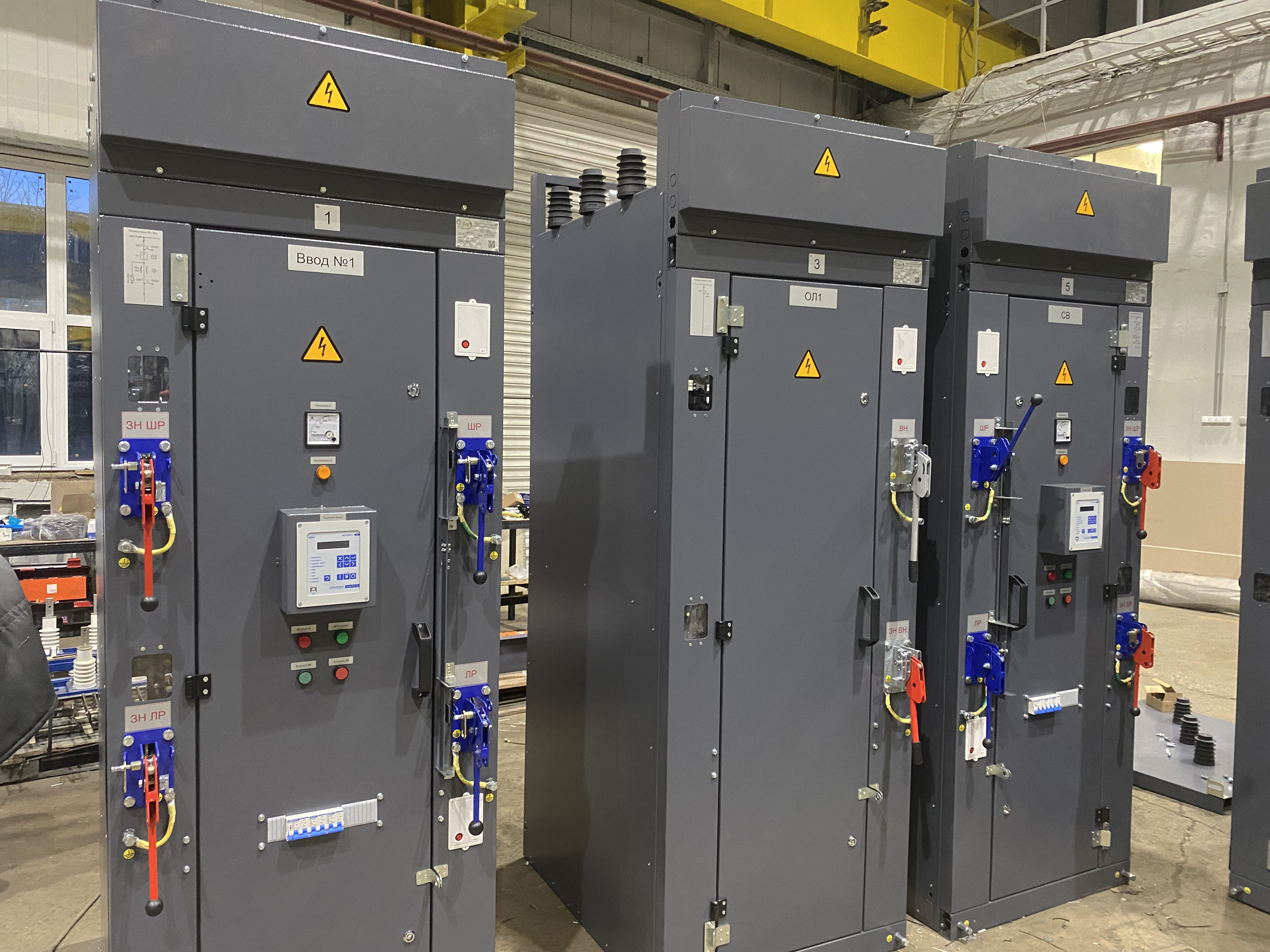

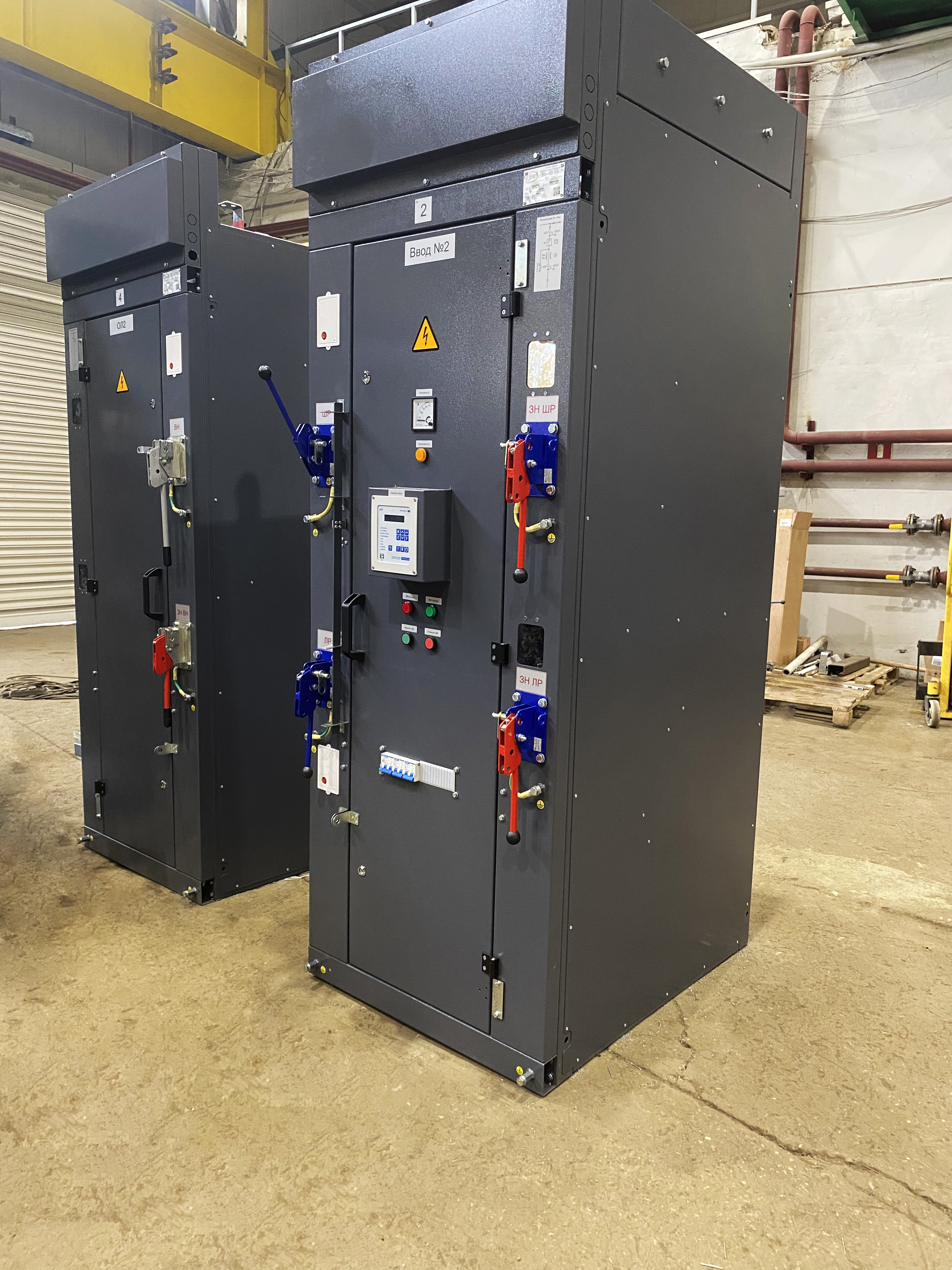

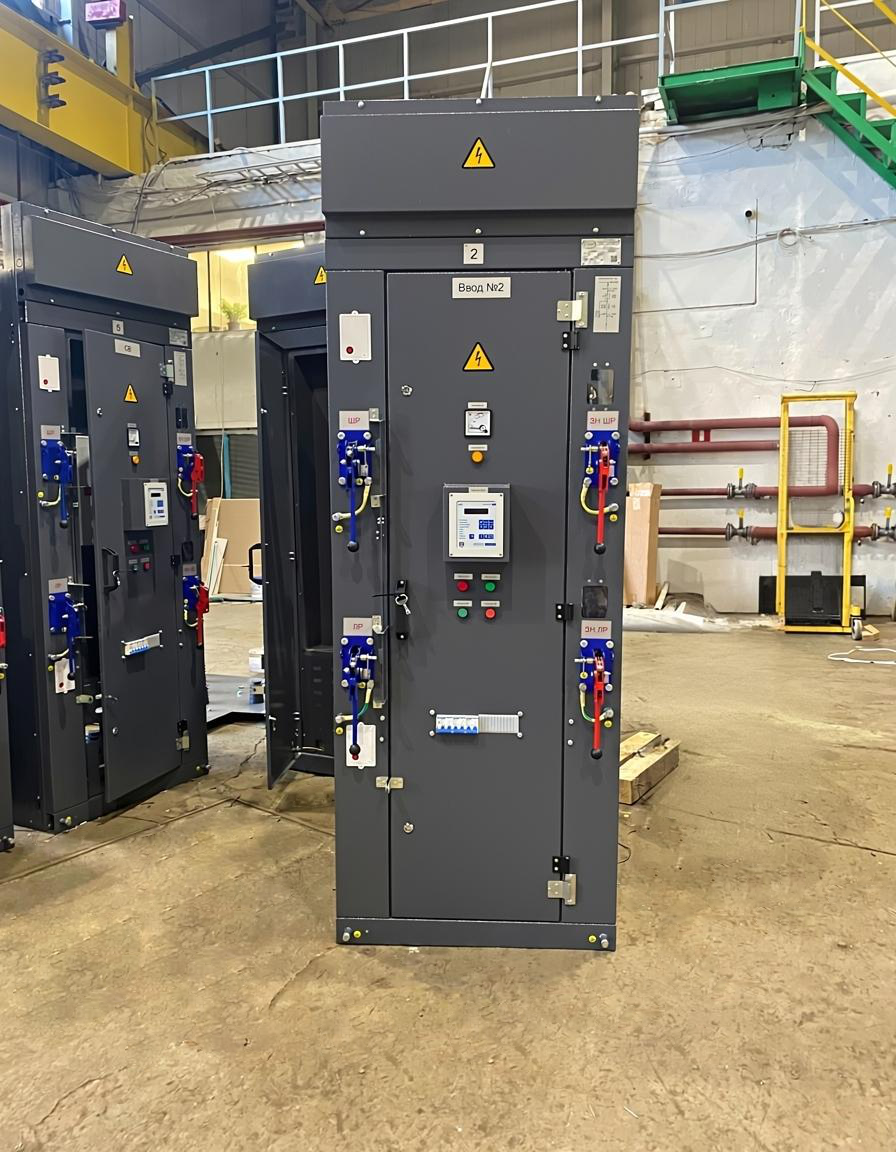

Челябинский завод модульных подстанций спроектировал и изготовил РУ-6 на камерах КСО298 в Г-образном компоновочном исполнении, с вакуумными выключателями с пружинно-моторным приводом, микропроцессорной релейной защитой и шинным переходом.
Дополнительно, по просьбе заказчика, кроме приемо-сдаточных испытаний, были проведены высоковольтные испытания на заводе изготовителе.
Несмотря на то, что данные протоколы испытаний нельзя использовать при вводе в эксплуатацию объекта, Заказчик остался удовлетворен.
После монтажа оборудования, Заказчик самостоятельно проведет пуск-наладочные работы перед вводом в эксплуатацию.

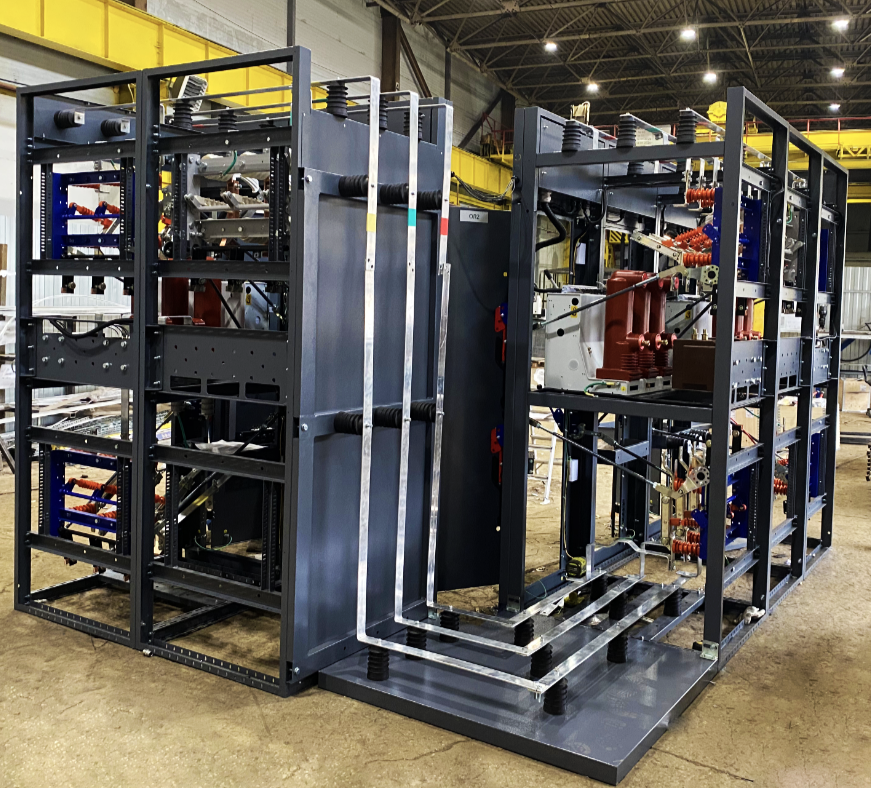

Камера КСО представляет собой сборную металлоконструкцию, составные части которой сварены из листовых гнутых профилей.
Внутри размещена аппаратура главных цепей, реле защиты, управления. Рукоятки приводов и аппаратов управления, приборы измерения и сигнализации расположены с фасадной стороны камер КСО.
Все установленные в камере КСО аппараты и приборы, подлежащие заземлению, заземлены. Верхняя дверь, на которой установлены приборы вспомогательных цепей, заземлены гибким проводом. Каркас камеры непосредственно приваривается к металлическим заземленным конструкциям. Заземление сборных шин может осуществляться в камере с трансформатором напряжения. Верхняя дверь является панелью, на которой смонтирована схема вспомогательных цепей. За фасадом размещена аппаратура в основном с задним присоединением проводов (реле защиты, управления, сигнализации и измерения). В камерах с кабельными вводами предусмотрена возможность концевой разделки одного трехфазного кабеля сечением до 240 мм кв.
