Типы трансформаторных подстанций по виду оболочки

Трансформаторные подстанции подразделяются на различные типы по исполнению внешней оболочки. Рассмотрим подробнее два наиболее распространённых варианта:

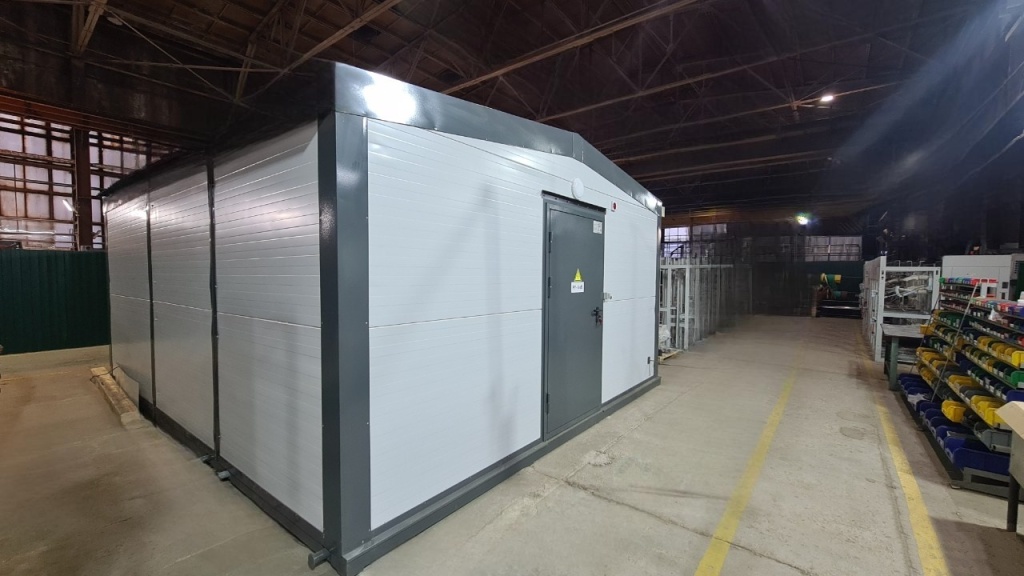

Комплектные трансформаторные подстанции в блочно-модульном здании (КТП в БМЗ):

Эти подстанции проектируются и собираются согласно индивидуальному заказу потребителя. Основные конструктивные элементы включают модульные блоки, выполненные в форме сэндвич-панелей, разделенные на несколько частей для удобства транспортировки. Слои панелей (внутренний и внешний) выполнены из стальных профилированных листов. КТП можно оборудовать самыми современными системами по требованию клиента.  Монтаж осуществляется путём болтовых соединений.  Помимо прочего, они оснащаются современным оборудованием и могут быть адаптированы под конкретные нужды заказчиков.

Блочно-модульные трансформаторные подстанции в бетонной оболочке (БКТП)

Подстанции блочного типа устанавливаются на объектах любого назначения для обеспечения передачи напряжения потребителям и создания защиты от перенапряжения. Подстанции от 6 до 10 кВ применяются для работы в сетях 3-фазного тока частотой 50 герц и напряжением до 20 кВ. Конструкция представляет собой монолит, который состоит из пола и стен с достаточной толщиной, изготовленный из бетона. Число модулей блочной трансформаторной подстанции определяется конфигурацией. Элементы КТП могут размещаться в один или два яруса.

Преимущества и недостатки каждого из видов

КТП в БМЗ обладают рядом преимуществ перед БКТП:

Быстрота монтажа и легкость конструкции

•  Сэндвич-панели легкие, что упрощает транспортировку и сборку.

• Модульная конструкция позволяет быстро ввести подстанцию в рабочее состояние.

В отличие от КТП В БМЗ Бетонные подстанции требуют тяжелой техники, длительного строительства и строительства совсем другого фундамента

Теплоизоляция и энергоэффективность

• Сэндвич-панели имеют утеплитель (минвата, пенополистирол), улучшение термоизоляции.
•  Меньшие теплопотери → снижение затрат на обогрев в холодное время.

Мобильность и гибкость размещения

• Можно легко перенести или модернизировать подстанцию.

•  Подходит для временных объектов (стройплощадки, промзоны).

КТП в БМЗ являются более удобными и рациональными в эксплуатации по сравнению с БКТП. Бетонные подстанции имеют стационарный характер установки, что затрудняет их демонтаж или перемещение.

Защита от внешних воздействий

• Сэндвич-панели устойчивы к влаге, коррозии, грибку

• Современные покрытия обеспечивают долговечность (25+ лет)

БКТП менее практичны ввиду следующих факторов: со временем бетон подвержен образованию трещин, способен поглощать влагу и подвергается разрушению, что негативно сказывается на эксплуатационных характеристиках и долговечности объекта.

Эстетика и компактность

•  Современный внешний вид, возможность выбора цвета.
• Широкая конфигурация габаритных размеров в сравнении с готовыми решениями БКТП.

Стоимость и обслуживание

•  Высокая ремонтопригодность (замена панелей, а не капитальный ремонт).

В свою очередь, БКТП обладают определёнными преимуществами перед КТП производства БМЗ:

• Корпуса из бетона, как правило, отличаются меньшей стоимостью по сравнению с корпусами из сэндвич-панелей.

• Бетонные корпуса воспринимаются визуально более привлекательными, что позволяет применять их в местах с особыми требованиями к внешнему виду объектов.

• Возможность разнообразия отделочных решений благодаря ручной отделке штукатуркой и окраской, а также использование комбинированных материалов некоторыми производителями.

* Однако важно учитывать, что строительство и обслуживание бетонных конструкций сопряжено с повышенными затратами и сложностью исполнения работ.

  Заключение: По совокупности характеристик, трансформаторные подстанции, исполненные в блочно-модульных зданиях из сэндвич-панелей, являются экономически выгодным решением, оптимальным для большинства проектов энергоснабжения, требующих быстрых сроков реализации и минимизации эксплуатационных расходов.
